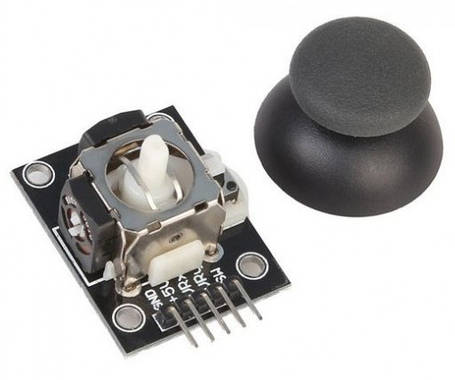

Аналоговий джойстик має 5 висновків: VCC (+5D), GND (земля),VRХ (переміщення по осі Х), VRY (переміщення по осі Y) і SW (сигналізує про натиснення кнопки). На виходах Х і Y сигнал диференційований, тобто змінюється від кута нахилу ручки.

За замовчуванням на аналогових висновках VRX і VRY буде 2.5 Ст. При переміщенні джойстика в одну сторону напруга буде наростати до 5В, при русі джойстика в іншу сторону напруга падатиме до 0В. Виведення VRX і VRY підключаються до аналогових входів. Таким чином можна отримувати точне положення кута нахилу ручки джойстика.
